表面粗糙度比較樣塊
用途：表面粗糙度樣塊是以比較法來檢查機(jī)械零件加工表面粗糙度的一種工作量具。通過目測或放大鏡與被測加工件進(jìn)行比較，判斷表面粗糙的級別。
共分為四種：
1.七組樣塊（車床、刨床、立銑、平銑、平磨、外磨、研磨）
2.六組樣塊（車床、立銑、平銑、平磨、外磨、研磨）
3.筆記本樣塊（車床、立銑、平銑、平磨、外磨、研磨）
4.單組形式（車床樣塊、刨床樣塊、立銑樣塊、平銑樣塊、平磨樣塊、外磨樣塊、研磨樣塊）

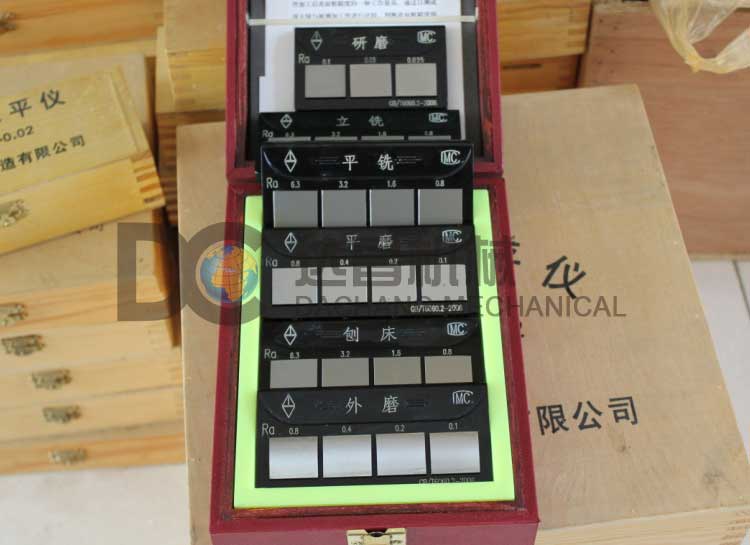

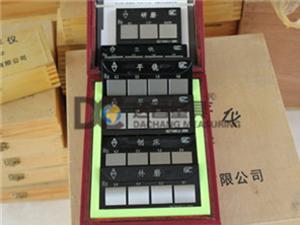

七組樣塊：
粗糙度參數(shù)（um） |
車床 | 刨床 | 立銑 | 平銑 | 平磨 | 外磨 | 研磨 |
| | | | | | 0.025 |
| | | | 0.1 | 0.1 | 0.05 |
| | | | 0.2 | 0.2 | 0.1 |
| | | | 0.4 | 0.4 | |
| | | | 0.8 | 0.8 | |
0.8 | 0.8 | 0.8 | 0.8 | | | |
1.6 | 1.6 | 1.6 | 1.6 | | | |
3.2 | 3.2 | 3.2 | 3.2 | | | |
6.3 | 6.3 | 6.3 | 6.3 | | | |
